วิธีการคำนวณแรงบิดที่จำเป็นในการขับปั๊มเฟืองแบบโรตารี่?

การคำนวณแรงบิดที่จำเป็นในการขับเคลื่อนปั๊มเฟืองแบบหมุนเป็นขั้นตอนสำคัญในการรับรองประสิทธิภาพที่ดีที่สุดและอายุการใช้งานที่ยาวนาน ในฐานะผู้จัดหาปั๊มเกียร์โรตารี่ชั้นนำเราเข้าใจถึงความสำคัญของการคำนวณแรงบิดที่แม่นยำในการใช้งานอุตสาหกรรมต่างๆ ในโพสต์บล็อกนี้เราจะเจาะลึกปัจจัยสำคัญและวิธีการที่เกี่ยวข้องในการกำหนดแรงบิดที่จำเป็นในการขับเคลื่อนปั๊มเฟืองแบบหมุนได้อย่างมีประสิทธิภาพ

ทำความเข้าใจพื้นฐานของปั๊มเกียร์แบบหมุน

ก่อนที่เราจะดำน้ำในการคำนวณแรงบิดลองทบทวนสั้น ๆ ว่าปั๊มเกียร์แบบหมุนได้ทำงานอย่างไร ปั๊มเกียร์แบบหมุนเป็นปั๊มการกระจัดที่เป็นบวกที่ใช้เกียร์สองตัวเพื่อถ่ายโอนของเหลว เมื่อเกียร์หมุนพวกเขาจะสร้างห้องที่ดักจับและย้ายของเหลวจากทางเข้าไปยังทางออก การทำงานที่ราบรื่นและต่อเนื่องของเกียร์เหล่านี้เป็นสิ่งจำเป็นสำหรับการถ่ายโอนของเหลวที่มีประสิทธิภาพ

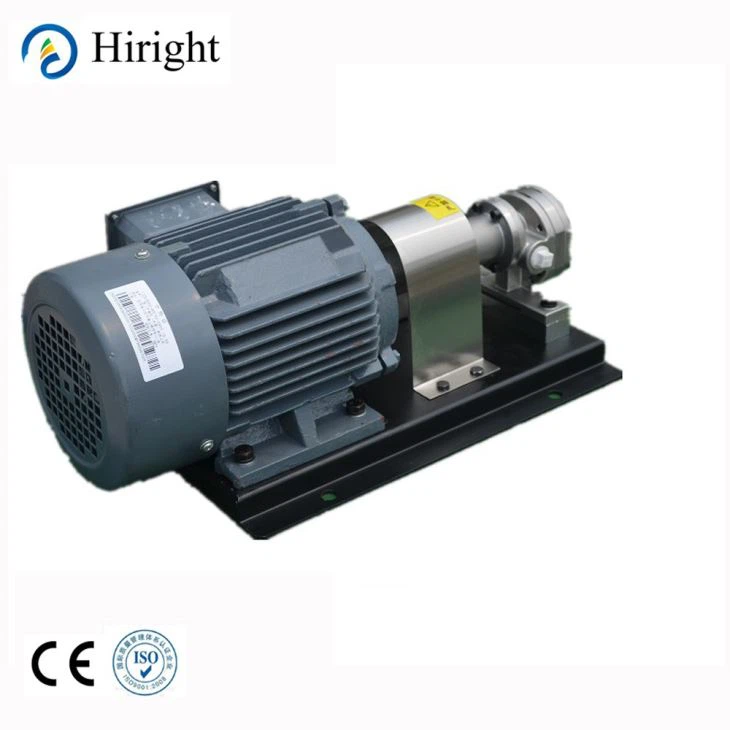

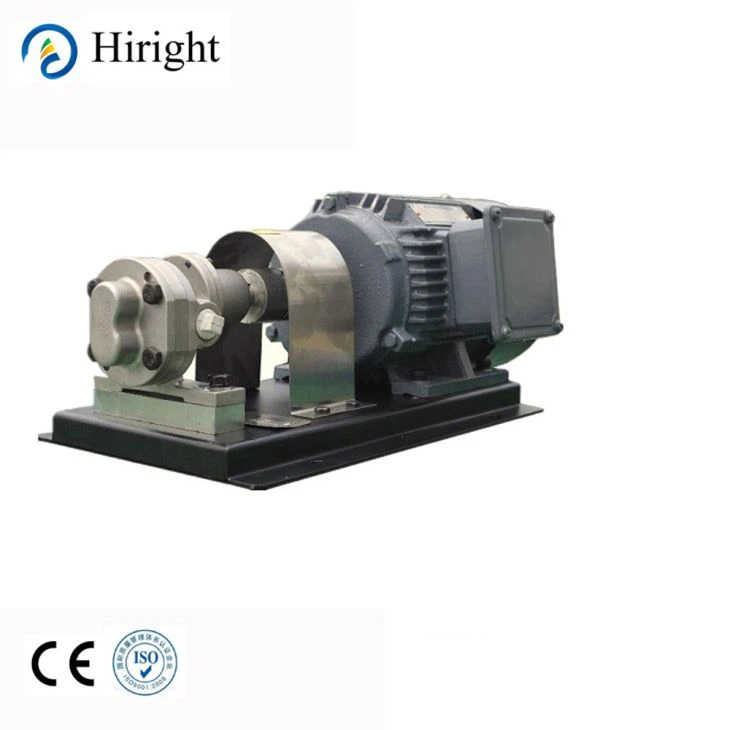

มีปั๊มเฟืองแบบหมุนได้หลายประเภทเช่นปั๊มเกียร์แบบหมุนพร้อมมอเตอร์และปั๊มโรเตอร์แคม- แต่ละประเภทมีการออกแบบและลักษณะเฉพาะของตัวเองซึ่งสามารถมีผลต่อความต้องการแรงบิด

ปัจจัยที่มีผลต่อความต้องการแรงบิด

มีหลายปัจจัยที่มีบทบาทในการกำหนดแรงบิดที่จำเป็นในการขับเคลื่อนปั๊มเกียร์แบบหมุน การทำความเข้าใจปัจจัยเหล่านี้เป็นสิ่งจำเป็นสำหรับการคำนวณที่แม่นยำ นี่คือปัจจัยสำคัญที่ควรพิจารณา:

ความหนืดของของเหลว

ความหนืดของของเหลวที่ถูกสูบเป็นหนึ่งในปัจจัยที่สำคัญที่สุดที่มีผลต่อความต้องการแรงบิด ความหนืดหมายถึงความต้านทานของของเหลวต่อการไหล ของเหลวความหนืดที่สูงขึ้นต้องการแรงบิดมากขึ้นในการปั๊มเพราะพวกเขามีความต้านทานต่อการเคลื่อนไหวของเกียร์มากขึ้น ตัวอย่างเช่นการสูบน้ำมันหนาจะต้องใช้แรงบิดมากกว่าการสูบน้ำ

ข้อกำหนดความดัน

ความดันที่ปั๊มต้องใช้งานยังส่งผลกระทบต่อความต้องการแรงบิด แอปพลิเคชันแรงดันที่สูงขึ้นต้องการแรงมากขึ้นในการเอาชนะความต้านทานและผลักของเหลวผ่านระบบ เมื่อความดันเพิ่มขึ้นแรงบิดที่จำเป็นในการขับเคลื่อนปั๊มก็เพิ่มขึ้นเช่นกัน

ความเร็วปั๊ม

ความเร็วในการหมุนของปั๊มวัดในการปฏิวัติต่อนาที (รอบต่อนาที) ส่งผลต่อความต้องการแรงบิด โดยทั่วไปความเร็วของปั๊มที่สูงขึ้นต้องการแรงบิดมากขึ้นเพื่อรักษาอัตราการไหลที่ต้องการ อย่างไรก็ตามสิ่งสำคัญคือต้องทราบว่าความเร็วที่มากเกินไปสามารถนำไปสู่การสึกหรอที่เพิ่มขึ้นและฉีกขาดบนส่วนประกอบของปั๊ม

ขนาดเกียร์และการออกแบบ

ขนาดและการออกแบบของเกียร์ในปั๊มเกียร์แบบหมุนสามารถมีผลต่อความต้องการแรงบิด โดยทั่วไปแล้วเกียร์ขนาดใหญ่จะต้องมีแรงบิดมากขึ้นในการหมุนโดยเฉพาะอย่างยิ่งเมื่อสูบน้ำความหนืดสูง นอกจากนี้โปรไฟล์เกียร์และรูปทรงเรขาคณิตของฟันอาจส่งผลต่อประสิทธิภาพของปั๊มและดังนั้นแรงบิดที่จำเป็น

การคำนวณแรงบิด

ตอนนี้เราเข้าใจปัจจัยที่มีผลต่อข้อกำหนดของแรงบิดแล้วลองสำรวจวิธีการคำนวณแรงบิดที่จำเป็นในการขับเคลื่อนปั๊มเกียร์แบบหมุน มีสองวิธีหลัก: การคำนวณเชิงทฤษฎีและวิธีการเชิงประจักษ์

การคำนวณเชิงทฤษฎี

การคำนวณเชิงทฤษฎีเกี่ยวข้องกับการใช้สูตรทางคณิตศาสตร์เพื่อประเมินความต้องการแรงบิดตามพารามิเตอร์ที่รู้จักของปั๊มและของเหลว หนึ่งสูตรทั่วไปสำหรับการคำนวณแรงบิดคือ:

[t = \ frac {p \ times q} {2 \ pi \ times \ eta \ times n}]

ที่ไหน:

• (t) คือแรงบิด (เป็น NM)
• (p) คือความดัน (ใน PA)
• (q) คืออัตราการไหล (เป็นm³/s)
• (\ eta) เป็นประสิทธิภาพของปั๊ม
• (n) คือความเร็วในการหมุน (ใน rad/s)

ในการใช้สูตรนี้คุณต้องรู้ถึงความดันอัตราการไหลประสิทธิภาพและความเร็วในการหมุนของปั๊ม ประสิทธิภาพของปั๊มสามารถรับได้จากข้อกำหนดของผู้ผลิตหรือโดยประมาณตามปั๊มที่คล้ายกัน

วิธีการเชิงประจักษ์

วิธีการเชิงประจักษ์เกี่ยวข้องกับการทดสอบในปั๊มจริงเพื่อวัดความต้องการแรงบิดภายใต้เงื่อนไขการทำงานเฉพาะ วิธีการนี้มักจะแม่นยำกว่าการคำนวณเชิงทฤษฎีโดยเฉพาะอย่างยิ่งสำหรับแอปพลิเคชันที่ซับซ้อนหรือไม่ได้มาตรฐาน

ในการทดสอบเชิงประจักษ์คุณสามารถใช้เซ็นเซอร์แรงบิดเพื่อวัดแรงบิดโดยตรงในขณะที่ปั๊มกำลังทำงานอยู่ ด้วยการเปลี่ยนแปลงสภาพการทำงานเช่นความหนืดของเหลวความดันและความเร็วปั๊มคุณสามารถได้รับความเข้าใจที่ครอบคลุมมากขึ้นเกี่ยวกับข้อกำหนดของแรงบิด

ข้อควรพิจารณาสำหรับแอปพลิเคชันที่แตกต่างกัน

ข้อกำหนดแรงบิดสำหรับปั๊มเกียร์แบบหมุนอาจแตกต่างกันไปขึ้นอยู่กับแอปพลิเคชันเฉพาะ นี่คือข้อควรพิจารณาบางประการสำหรับอุตสาหกรรมและแอปพลิเคชันที่แตกต่างกัน:

อุตสาหกรรมเคมี

ในอุตสาหกรรมเคมีปั๊มเกียร์แบบโรตารี่มักจะใช้ในการถ่ายโอนสารเคมีต่าง ๆ ที่มีความหนืดและคุณสมบัติที่แตกต่างกัน เมื่อสูบสารเคมีความหนืดสูงสิ่งสำคัญคือต้องแน่ใจว่าปั๊มมีแรงบิดเพียงพอที่จะจัดการกับของเหลว นอกจากนี้วัสดุที่ใช้ในการก่อสร้างปั๊มจะต้องเข้ากันได้กับสารเคมีเพื่อป้องกันการกัดกร่อนและความเสียหาย

อุตสาหกรรมอาหารและเครื่องดื่ม

ในอุตสาหกรรมอาหารและเครื่องดื่มปั๊มเกียร์แบบหมุนใช้สำหรับการถ่ายโอนของเหลวเช่นนมน้ำเชื่อมและซอส แอปพลิเคชันเหล่านี้ต้องการปั๊มที่ถูกสุขลักษณะและทำความสะอาดง่าย ความต้องการแรงบิดสำหรับปั๊มเหล่านี้มักจะลดลงเมื่อเทียบกับการใช้งานอุตสาหกรรมเนื่องจากของเหลวมักจะมีความหนืดน้อยกว่า

อุตสาหกรรมน้ำมันและก๊าซ

ในอุตสาหกรรมน้ำมันและก๊าซปั๊มเกียร์แบบหมุนใช้สำหรับการใช้งานที่หลากหลายรวมถึงการถ่ายโอนน้ำมันดิบการหล่อลื่นและระบบไฮดรอลิก แอปพลิเคชันเหล่านี้มักจะเกี่ยวข้องกับของเหลวแรงดันสูงและความหนืดสูงซึ่งต้องใช้ปั๊มที่มีความสามารถแรงบิดสูง นอกจากนี้ปั๊มจะต้องสามารถทำงานในสภาพแวดล้อมที่รุนแรงและทนต่ออุณหภูมิและแรงกดดันที่รุนแรง

ความสำคัญของการคำนวณแรงบิดที่แม่นยำ

การคำนวณแรงบิดที่แม่นยำเป็นสิ่งจำเป็นด้วยเหตุผลหลายประการ:

ประสิทธิภาพที่เหมาะสมที่สุด

ด้วยการทำให้มั่นใจว่าปั๊มมีแรงบิดเพียงพอที่จะทำงานได้อย่างมีประสิทธิภาพคุณสามารถบรรลุประสิทธิภาพและประสิทธิภาพที่ดีที่สุด ซึ่งอาจส่งผลให้อัตราการไหลที่ดีขึ้นลดการใช้พลังงานและอายุการใช้งานปั๊มที่ยาวนานขึ้น

การป้องกันอุปกรณ์

การใช้ปั๊มมากเกินไปที่มีแรงบิดไม่เพียงพอสามารถนำไปสู่การสึกหรอก่อนวัยอันควรที่ส่วนประกอบของปั๊มเช่นเกียร์แบริ่งและซีล ซึ่งอาจส่งผลให้เกิดการซ่อมแซมและการหยุดทำงานที่มีราคาแพง ในทางกลับกันการให้แรงบิดมากเกินไปอาจทำให้เกิดความเครียดที่ไม่จำเป็นกับปั๊มและเพิ่มการใช้พลังงาน

ความปลอดภัย

การใช้งานปั๊มที่มีแรงบิดที่ไม่ถูกต้องอาจมีความเสี่ยงด้านความปลอดภัย ตัวอย่างเช่นหากปั๊มไม่สามารถรับมือกับความดันหรืออัตราการไหลที่ต้องการอาจนำไปสู่การรั่วไหลการรั่วไหลหรือสถานการณ์อันตรายอื่น ๆ การคำนวณแรงบิดที่แม่นยำช่วยให้แน่ใจว่าการทำงานที่ปลอดภัยและเชื่อถือได้ของปั๊ม

บทสรุป

การคำนวณแรงบิดที่จำเป็นในการขับปั๊มเฟืองแบบหมุนเป็นกระบวนการที่ซับซ้อน แต่จำเป็น โดยการพิจารณาปัจจัยที่มีผลต่อข้อกำหนดของแรงบิดโดยใช้วิธีการคำนวณที่เหมาะสมและคำนึงถึงแอปพลิเคชันเฉพาะคุณสามารถมั่นใจได้ว่าปั๊มทำงานได้อย่างมีประสิทธิภาพและน่าเชื่อถือ

เป็นที่เชื่อถือได้ปั๊มเฟืองโรตารี่ซัพพลายเออร์เรามีความเชี่ยวชาญและประสบการณ์ที่จะช่วยคุณเลือกปั๊มที่เหมาะสมสำหรับแอปพลิเคชันของคุณและให้การคำนวณแรงบิดที่แม่นยำ หากคุณมีคำถามใด ๆ หรือต้องการความช่วยเหลือเกี่ยวกับข้อกำหนดของปั๊มเฟืองโรตารี่ของคุณโปรดอย่าลังเลที่จะติดต่อเรา เราหวังว่าจะได้พูดคุยเกี่ยวกับความต้องการของคุณและค้นหาทางออกที่ดีที่สุดสำหรับคุณ

การอ้างอิง

• คู่มือปั๊ม Karassik และคณะ
• กลไกของเหลว, Frank M. White
• ระบบสูบน้ำอุตสาหกรรมจอห์นพีโบลช์
